通过上期对扫码设备的行业现状的介绍，我们知道扫码设备厂商众多，产品形态多样，但从技术角度上讲，扫码设备的核心硬件基本一致。本期我们侧重介绍扫码设备的技术部分：硬件部分以及软件算法。
一、硬件部分
（一）扫描枪与扫码引擎的硬件组成相似性
我们以最常见的手持扫描枪的硬件组成为例，来分析下扫描枪产品与扫码引擎在硬件组成上的相似性。下面所示为扫描枪产品的拆解及核心硬件分解图。

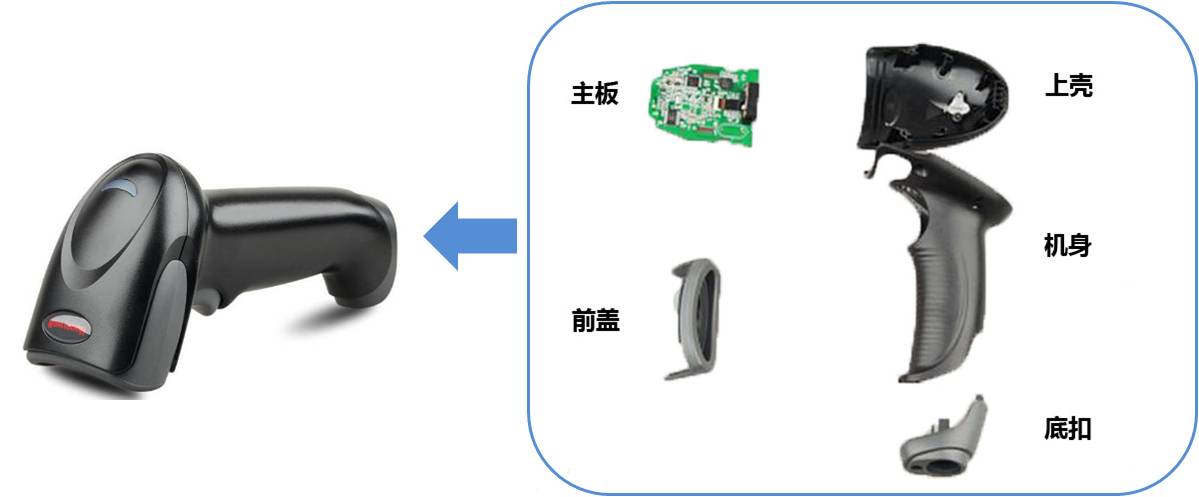

▲手持扫描枪产品组成部件拆解

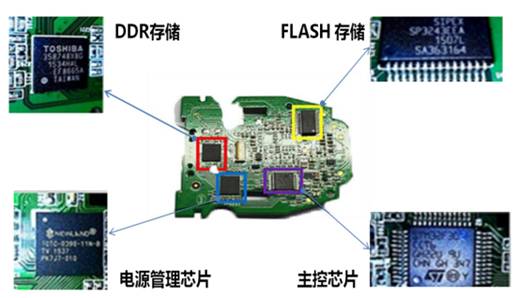

▲手持扫描枪核心电路板拆解
通过以上部件拆解，我们看到手持扫描枪产品主要由外壳、镜头和内部核心电路板组成（对于移动式手持扫描枪可能还有电池等部件），其中核心电路板包含了DDR、Flash、电源管理芯片和主控芯片。从硬件组成上讲，扫描枪产品是扫码引擎在形态及应用场景上的一个延伸，扫描枪产品以扫码引擎为核心，通过增加外围部件后，成为适合多种应用场景的扫码设备。那么扫码引擎的形态、构成、各模块的功能如何？下面我们一一作介绍。
（二）扫码引擎的形态及应用特点

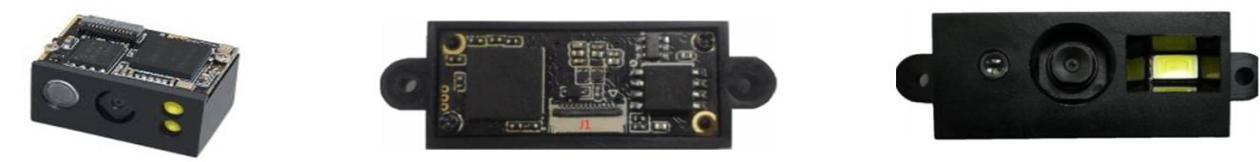

▲扫码引擎形态案例
从扫码引擎形态例子可以看出，扫码引擎的设计结构更为紧凑、体积更小，电路部分与镜头紧密结合，与平时见到的扫码设备有较大差异。不过从扫码引擎的功能方面来讲，已包含了扫码设备的最核心的部分，即扫码、解码、码值输出等功能。
扫码引擎专注于扫码解码的实现，去除了其它冗杂的功能，软硬件均做到最优最简，因此常作为扫码解决方案的核心部件用于各种扫码设备中。目前具备生产高性能扫码引擎的企业，大多数拥有自己核心的解码算法和硬件团队，其提供的扫码引擎不仅能支持多种码制，还能处理各种倾斜码、污损码等。同时其高解码速度、低解码出错率的特点，能够满足类似工业自动化流水线等高频度、大流量、高行速的码图识别场景需求。
▲部分异常码图案例
（三）扫码引擎的硬件组成和功能
扫码引擎一般组成如下所示：

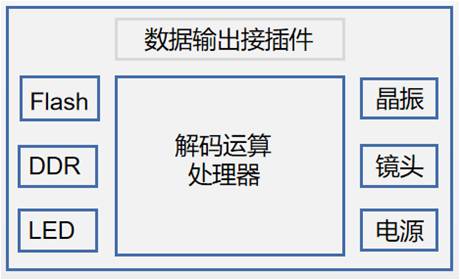

▲扫码引擎硬件框图
上图为一般扫码引擎常见最小硬件组成系统。下面具体介绍扫码引擎各组成部件的基本功能。
1、电源模块
电源模块用于实现电压转换和电源管理。使用高运算处理器时，需提供多种电压，如3.3V，1.1V，1.2V，1.8V，2.5V等，扫码引擎的电源输出电压多为3.3V，其它电压转换和电源功耗管理均由电源模块进行管理实现。
2、镜头
镜头包含镜头与sensor，通过DVP或MIPI接口与运算处理器连接，将采集到的图像信息送到处理器进行处理。
3、其他组件
LED灯指补光灯和扫码指示灯；晶振为处理器提供时钟源；数据输出接插件接口用于将处理器解码后的数据输出到模组外部，此外，一般模块的电源也通过这里引入到模组。
（四）扫码引擎常见技术参数
扫码引擎大多作为扫码设备的部件存在，需与其它部件进行配置，因此一般需提供以下几种常见的参数供下游设计方作为参考：
? 对外数据接口：如UART TTL、USB HID；
? 模椽参数配置方式：如通过扫码配置、或主机命令设置；
? 扫码触发方式: 如自动感应、持续识读、命令触发；
? 固件升级方式：电脑在线更新；
? 扫码提示方式：蜂鸣器、LED指示灯等；
? 输入电流电压：如正常电流、扫码峰值电流，供电电压，最大功耗等；
? 模组支持扫码分辨率：如1024*768、640*480等；
? 支持的扫描角度： 如倾角±55°，转动360°；
? 支持解码种类：
n 如一维码：UPC-A、UPC-E、EAN-13、ISBN10、ISBN13、EAN-8、CODE 39、CODE93、CODE 128、CODABAR、INTERLEAVED 25等；
n 二维码：QR码等
? 最小解析度：如5mil，1mil = 0.0254mm
? 识读距离：如4 cm~ 18.0 cm
? 工作温湿度：-30~65°C，5%~95%（无冷凝）
? 模组物理特征：长、宽、高、重等。
（五）扫码引擎的部分典型电路

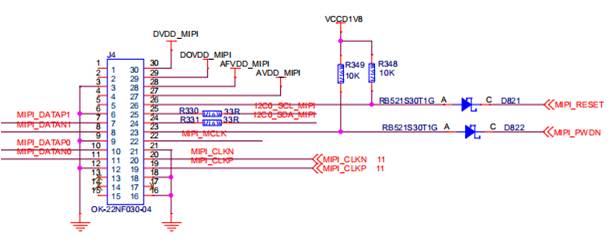

▲接camera的MIPI接口方案OV5648/SC031

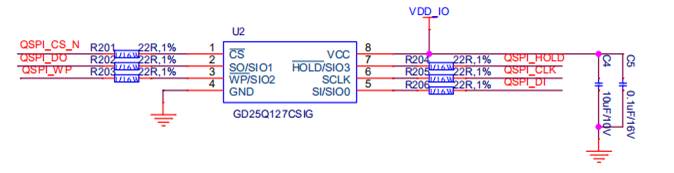

▲Flash存储电路

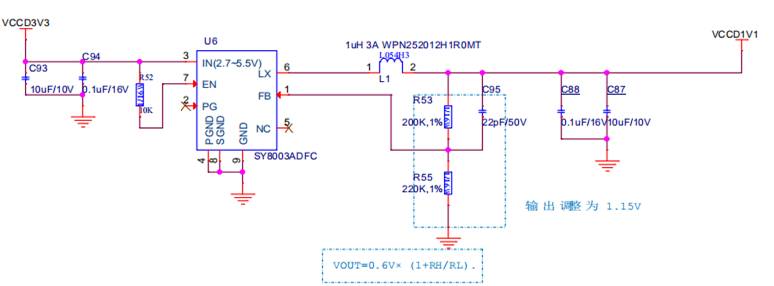

▲3.3V转1.1V内核电压

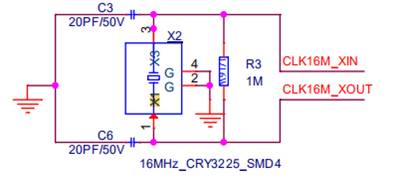

▲时钟源电路
